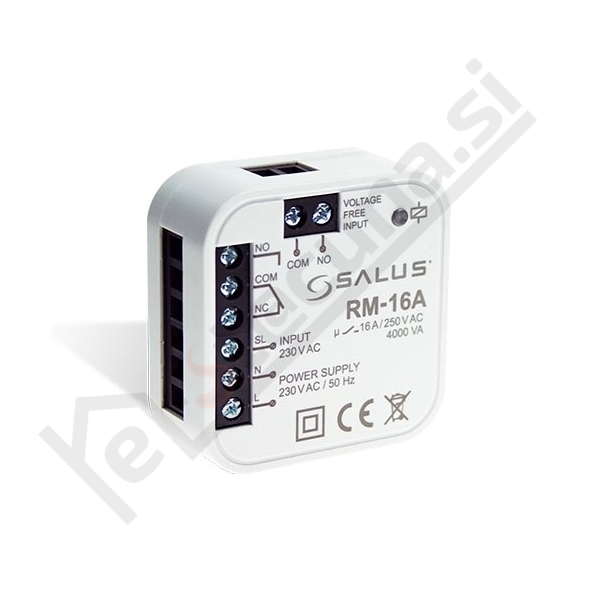

SALUS RM-16A, modul
LASTNOSTI:
Relejni modul RM-16A spremeni kontakt v napetostni kontakt in obratno breznapetostni kontakt, odvisno kaj potrebujemo.
TEHNIČNE LASTNOSTI:
Maks. obremenitev: 16A/250V AC, 4000VA
Napajanje: 230V AC 50Hz
Vhod NO/COM: Priključitev regulatorja z relejem brez napetosti (NO/COM)
Vhod SL: Priključitev regulatorja z relejem napetosti 230V

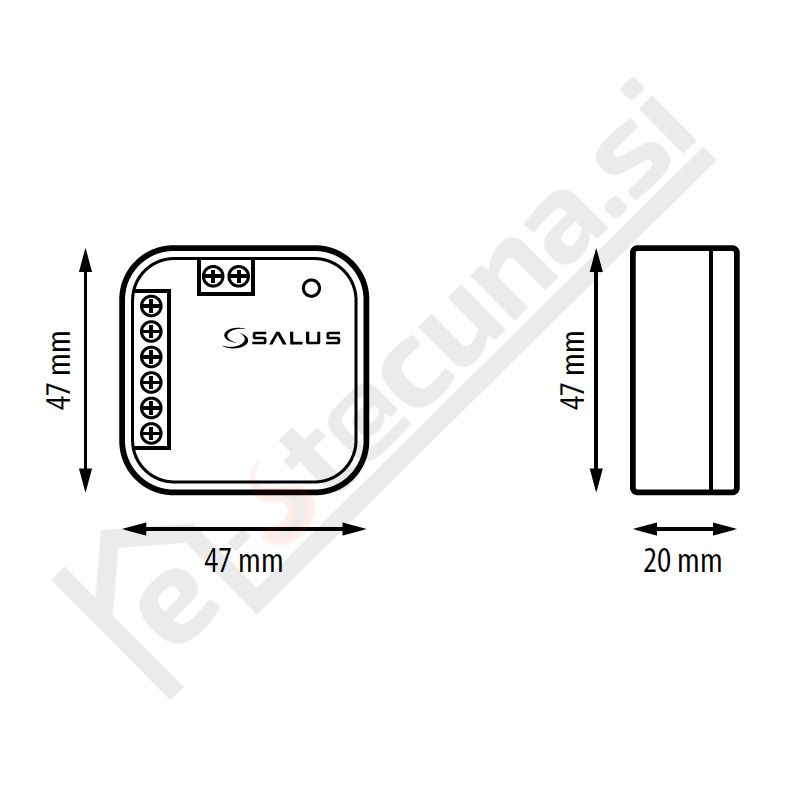

Dimenzije (ŠxVxG): 47x47x20mm
V nadaljevanju so našteti nekateri načini uporabe modula RM-16A z drugimi SALUS izdelki:
1. Priključitev termostata z visokonapetostnim relejem 230V (npr. VS30/RT200/ERT20/ERT30/ERT50/VS10/HTRP/BTRP) na plinski kotel, ki zahteva breznapetostni izhod – delovni kontakt (tokokrog sklenjen) ali mirovni kontakt (tokokrog prekinjen).
2. Priključitev temperaturnega regulatorja SALUS z relejem NO/COM (npr. 091FL) s krmiljenjem kotla, ki zahteva NC/COM izhod (NC/COM izhod je običajno potreben pri krmiljenju kotla na trda goriva).
3. Priklop porabnika z višjo obremenitvijo kot je dovoljena z relejem v regulatorju. Največja poraba električne energije ne sme presegati 16 A.
4. Priključitev ostalih naprav (npr. obtočne črpalke, električno ogrevanje, itd.) na priključne module za ožičenje (KL06-M/KL08NSB/KL08RF/KL10/KL10RF).
